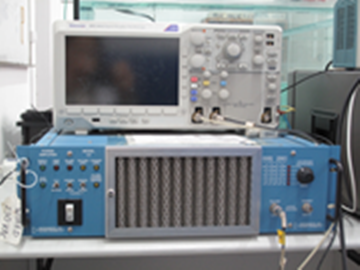

L2 大功率放大器
2014-02-27 13
简介：
L2功率放大器是固态线性放大器，能够驱动电阻、电容或电感负载。即使短路、开路或出现电弧也不会损坏放大器。对过热、内部供电电压过高或过高的AC供电电压，它具有自我保护。
双重额定放大器的脉冲功率输出额定大于连续功率输出额定的2.5倍，对脉冲长度和占空比在规格里有给出。脉冲输出电流会根据输出晶体管的温度自动限制到一个值。
技术参数：
放大器类型：AB类线性 - 开关可调的电压/电阻/电流源
· 功率输出 - 连续波：260VA
· 功率输出 - 脉冲波（1秒持续）：650VA，10%占空比
· 频率范围(-3dB)：400Hz～150kHz~
· 负载功率系数范围：±0～100%
· 匹配电阻负载失真：2%或更少
· 满量程输出的输入电压：1V RMS(近似)
· 输入阻抗：10 kilohms
· RMS噪声级 - 门电路通（1-100kHz）：-80dB 相应满量程输出
· RMS噪声级 - 门电路断（1-100kHz）：-120dB 相应满量程输出
· 门信号：TTL级
· 输出电压档：88、132、175、220、265 V RMS
· 输出电流档 - 连续：3.0、2.0、1.5、1.2、1.0 A RMS
- 脉冲：7.4、4.9、3.7、2.9、2.5 A RMS
· 负载改变：前面板钮，或遥控TTL命令
· 电流监视：100mV/Ampere±2%
· 电压监测：10mV/Volt±2%
· 保护：短路、开路、温度过高
·出错灯（也是遥控指示）：温度过高、电压过高、电流过大，保险丝断
· 环境温度：0º～40ºC
· 电源：115/208/230 VAC±10%，单相，50/60Hz
主要功能：
L2可作为电压源、电阻源或电流源。输出变压器的匝数比可以用开关选择来匹配各种负载。
